Soutenez ou participez à l'exploitation du moulin en vous informant ici (PDF de 5 pages et 1,5Mo).
Prisca, Anaïs, Allen, Jean-Marie L., Géraldine, Renata, Michelle, Frédérique, Dominique P., Nandra, Dominique L., Christian, François, Les 7 Vents, Ismaël, Yaël, Roger, Yolande, Cyril, Marie, Louis, Jean-Marie G., Jean-Pierre, Régine, Silas, Pascal et Robin.
surveillance - historique - informations - sources - souscription paypal.me/TurbinesF

attention production autonome

          11.631.500 Wh (soit 116 kg d'uranium et 35 m3 d'eau préservées)

le grand moulin de Gavray (XVe, Louis XI)

www.grandMoulin.fr

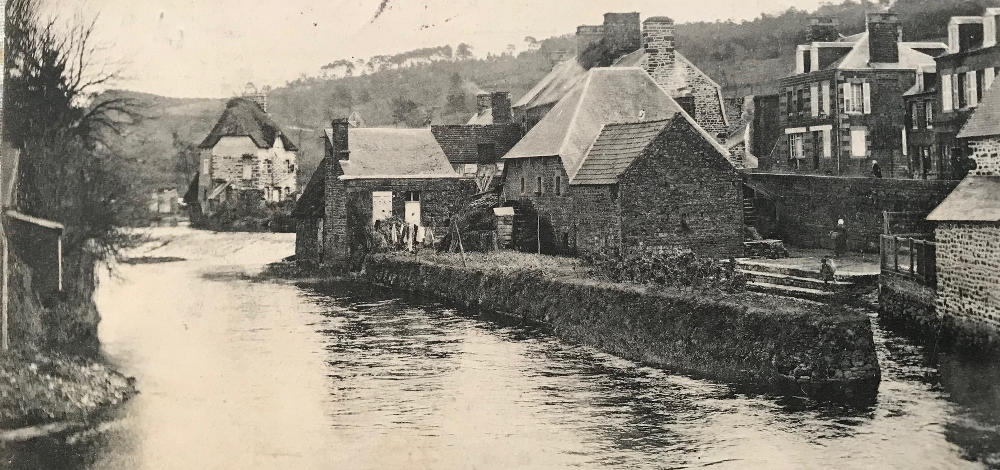

carte postale du 19 mai 1905

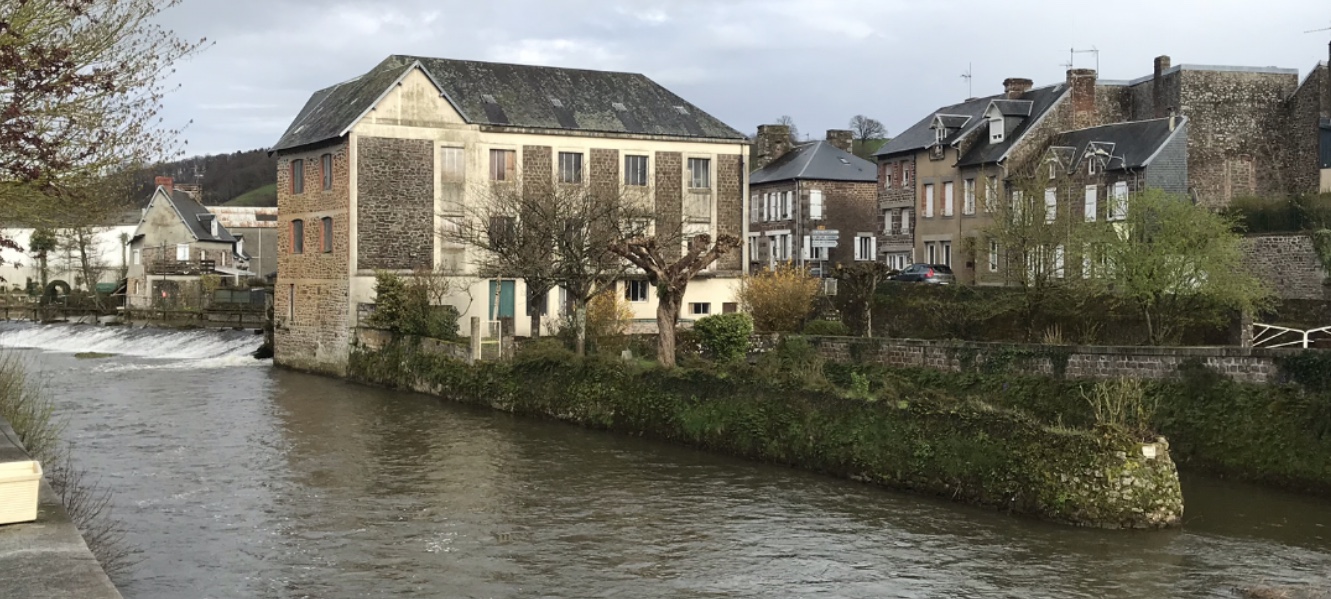

aujourd'hui

enerCoop Normandie crédit agricole Normandie Alsthom BelfortAreva T&D Télémécanique Free airMob arduino

surveillance ^

état des moDems : optique connecté (11ms) et radio connecté (1'15")
production hydroélectrique : 0,7 kW (turbine 39,47 tr/min et génératrice 13 %)
production photovoltaïque : 0,0 kW (micro-onduleurs 0 %) à 09h15'01"
production éolienne : 0 W (soit 0 %)

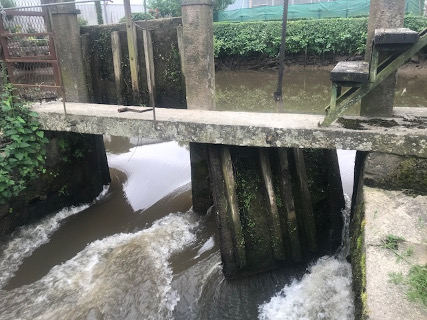

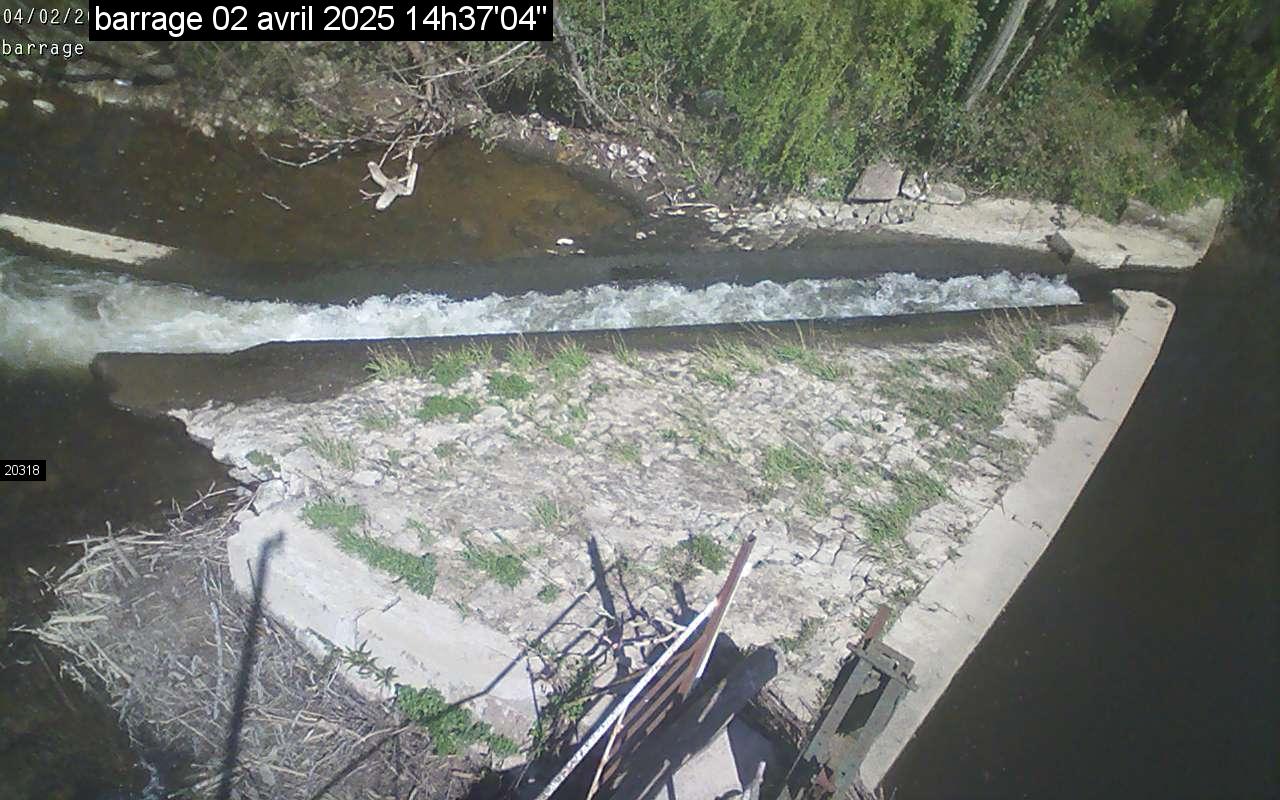

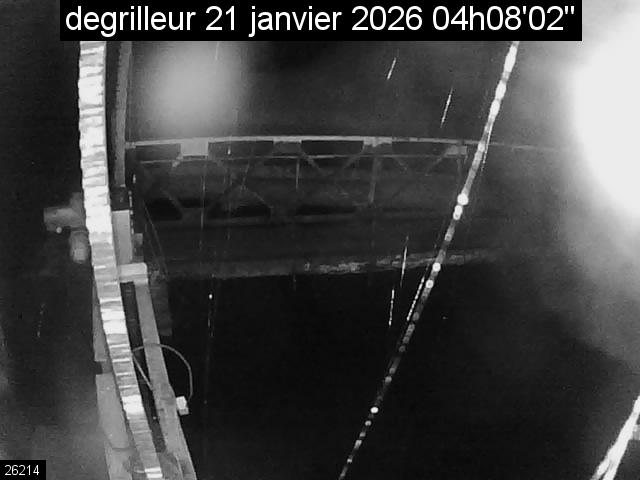

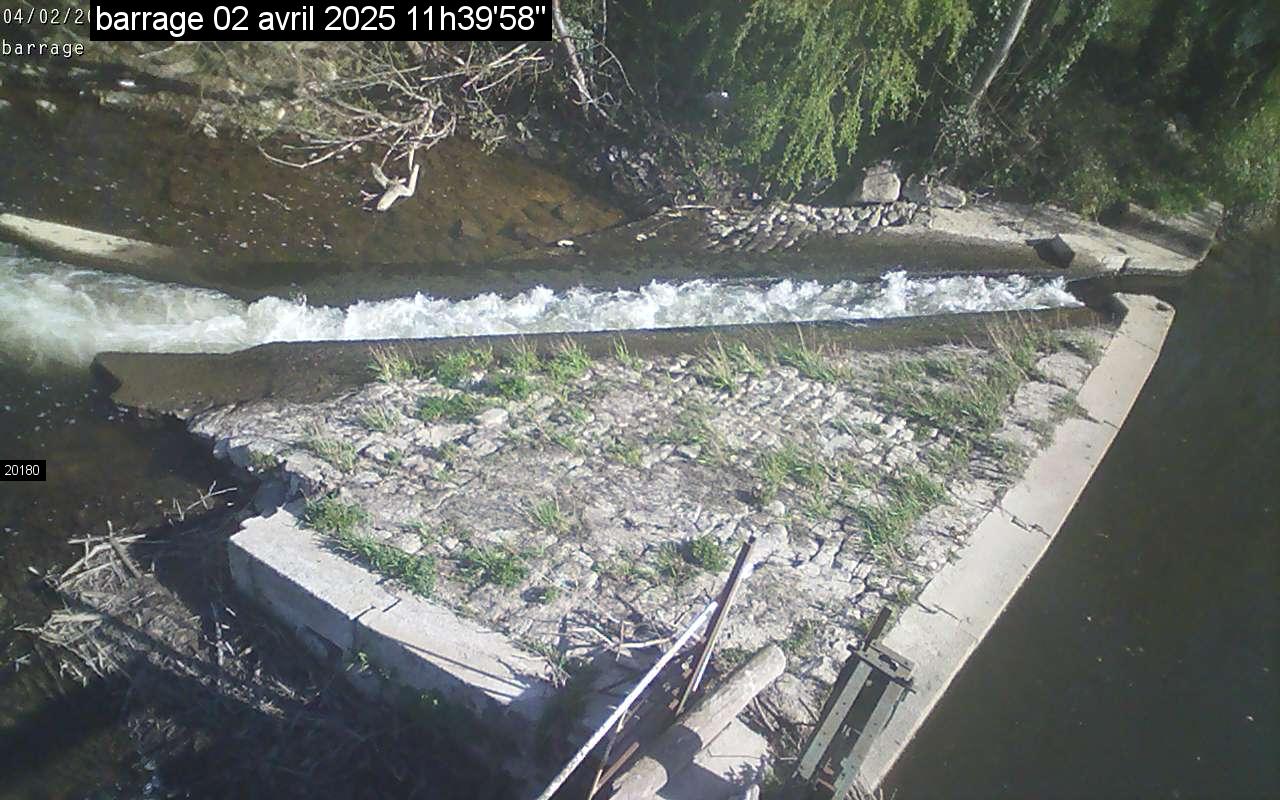

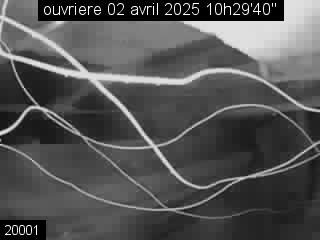

barrage dégrilleur vanne ouvriere

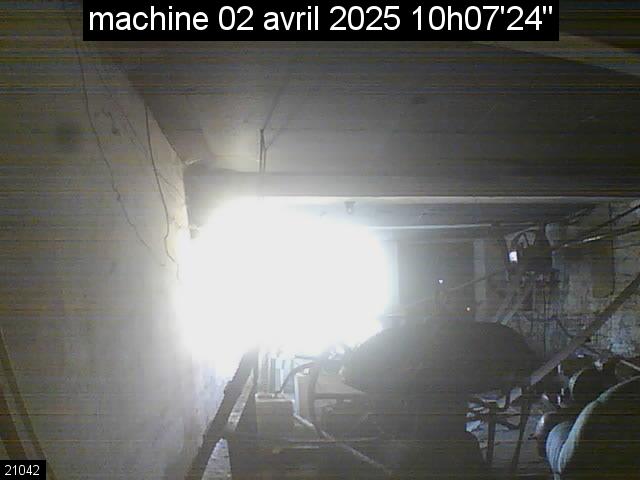

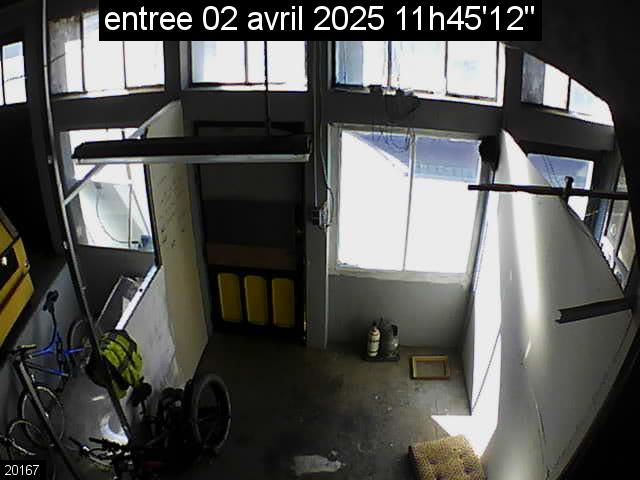

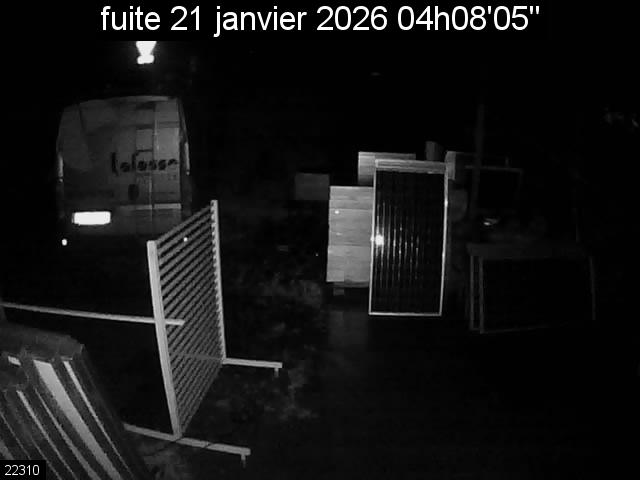

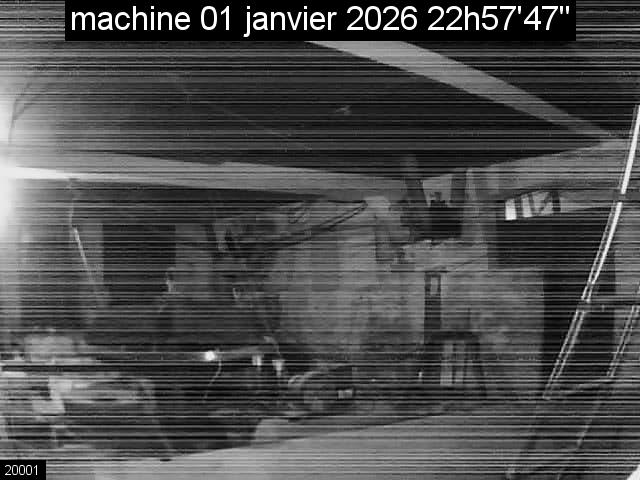

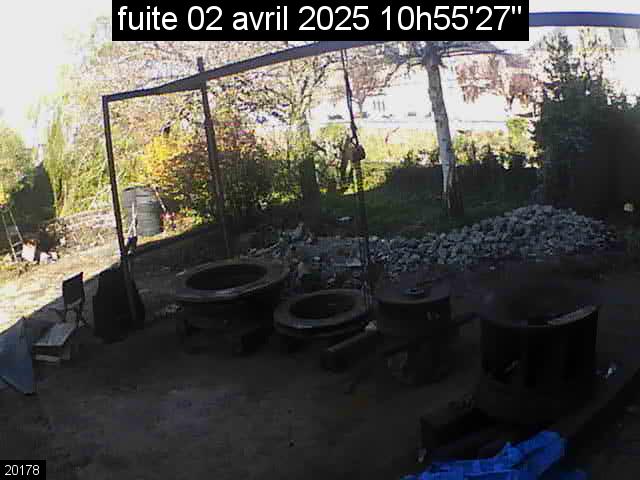

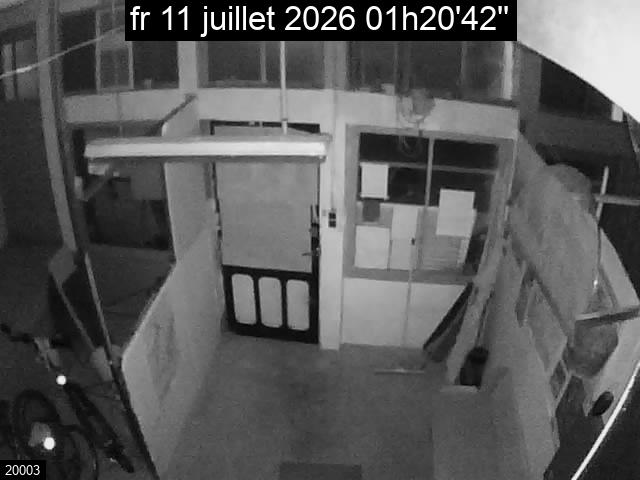

machine asynchrone canal de fuite porte d'entree


historique ^

juillet 2024 :
correction de la consistance du fondement en titre du Grand Moulin de Gavray à 28kW par la DDTM50 (au lieu de 14kW depuis 2013) mardi 16

juin 2024 :
livraison de la troisième turbine type Francis baptisée Ismaël avec une roue 960/1040x725mm, 10 aubes fixes et 12 aubes directrices de 420mm démontée du moulin Lechevallier (ancien moulin banal du Pré des Trois Rois crée en 1130 à Villedieu les Poêles) jeudi 13

décembre 2023 :
obturation de l'ouverture de la turbine Silas et record de production deux jours après avec la deuxième turbine de type Francis baptisée Yaël vendredi 01

octobre 2023 :
extraction de la première turbine de type Francis baptisée Silas avec une roue de 700/680x350mm, 14 aubes fixes et 18 aubes directrices de 145mm samedi 21

aout 2023 :
deuxième remplacement du deuxième vantail à nouveau cassé, cette fois-ci en aluminium réemployé de la trémie Ouest, dimanche 13

octobre 2022 :
vanne d'évacuation de la chambre d'eau originelle retrouvée et rebouchage de l'orifice percé en 2018 dimanche 16

février 2022 :
remplacement du premier quart de la grille en acier doux 5x30x2000mm par acier inoxydable 3x50x2000mm samedi 19

juin 2021 :
reconnaissance de la chute brute à 2,1m par la DDTM50 (au lieu de 1,2m depuis 1925) mercredi 09

mai 2021 :
création de l'association Préserver le Grand Moulin de Gavray (W503 005 959) jeudi 13

mars 2021 :
création de l'association Le Ravitaillement (899 138 218 00016) dimanche 28

mai 2020 :
création de la SAS Turbines F (884 928 326 00013) jeudi 21

avril 2020 :

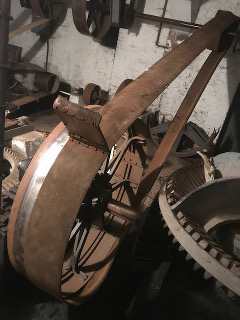

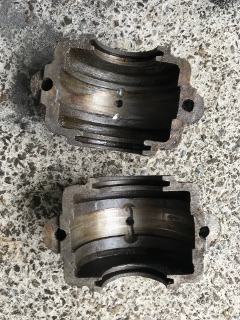

démontage d'un palier lisse inutile pour remplacement d'un autre endommagé et démontage du renvoi d'angle avec axe de la petite turbine samedi 25
démontage des commandes et axes des directrices des deux turbines mercredi 22
décapage du filtre-grille, démontage de trois poulies inutilisées mardi 21

août 2019 :

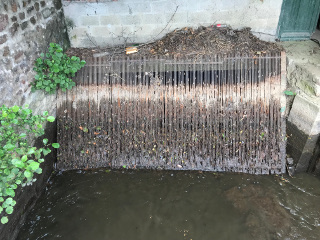

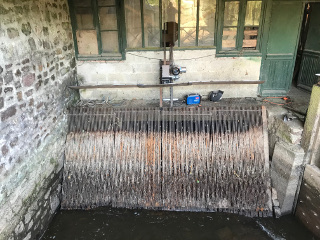

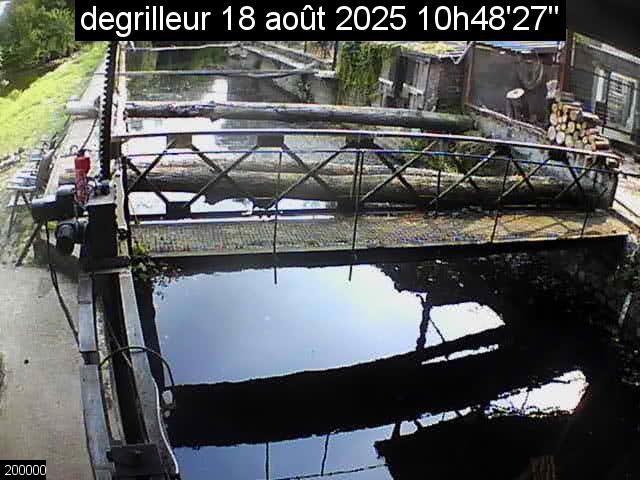

fabrication d'un dégrilleur électrique monobras de 4m de large sur grille de 2m à 56 degrés maille 20mm dimanche 18



début entretien passerelle barrage (soudure et peinture sur rouille) et peinture d'une échelle limnimétrique (11 bandes toutes les 100mm, 7 au-dessus du déversoir et 3 au-dessous) samedi 17

juillet 2019 :
mise en service de l'instalation de production par eneDis lundi 22

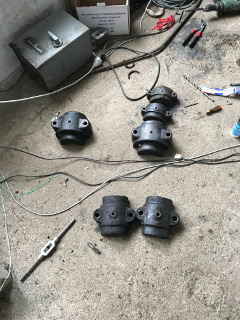

taraudage en BSPP 1/4 (2 paliers lisses et 2 paliers à billes) et en M16x1,5 (3 paliers lisses à adapter) pour lubrification automatique G1/4i jeudi 18

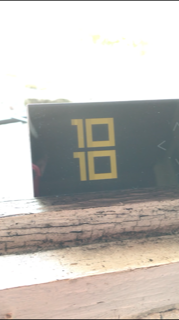

installation du moDem radio airMob en complément du moDem filaire freeBox mercredi 10
attestation de conformité de l'installation de production par le CONSUEL jeudi 04

juin 2019 :
deuxième visite CONSUEL lundi 24
accusé de réception de demande d'obligation d'achat H16v1 basse chute double tarif mercredi 05

mai 2019 :

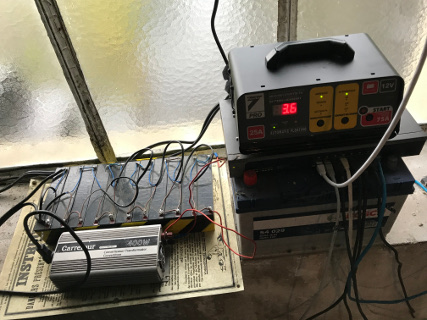

alimentation sans interruption double conversion et dispositif de coupure d'urgence production samedi 11


avril 2019 :

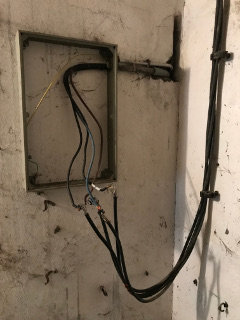

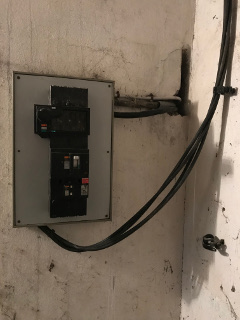

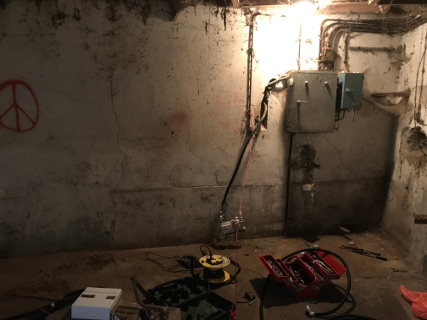

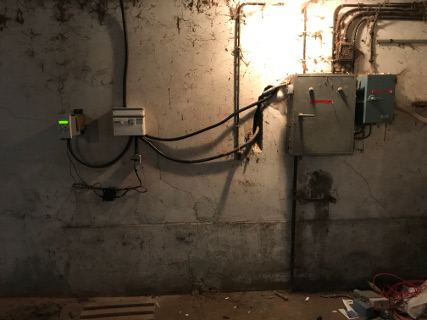

séparation des installations de production et de consommation électriques jeudi 11



mars 2019 :
naissance de mon fils lundi 04

février 2019 :

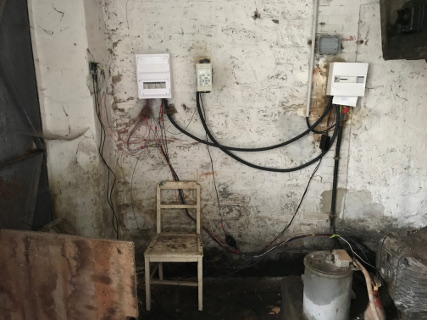

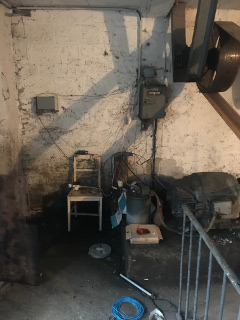

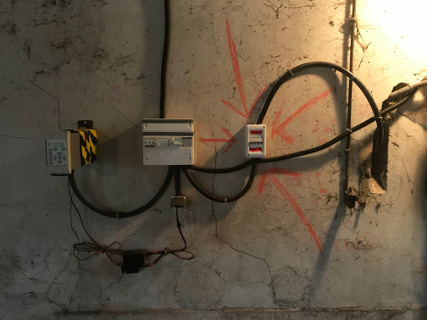

première visite CONSUEL mardi 19

janvier 2019:
création du tableau de production électrique avec relais MiCOM jeudi 03


décembre 2018 :
mise en service de l'installation de consommation avec nouveau PDL lundi 10

novembre 2018 :

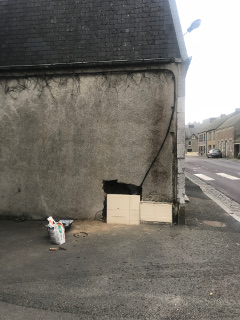

fermeture du mur jeudi 22


télécommande du deuxième cric servomotorisé mardi 20


connexion du nouveau compteur lundi 19

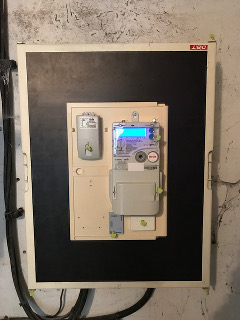

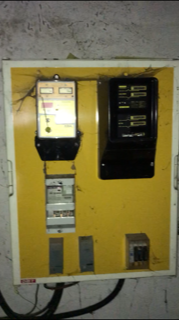

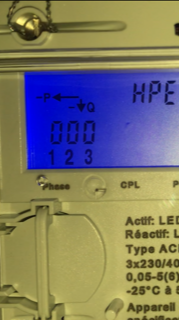

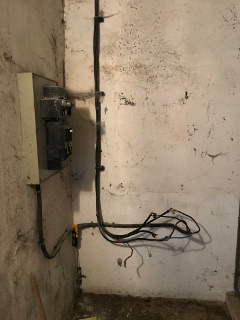

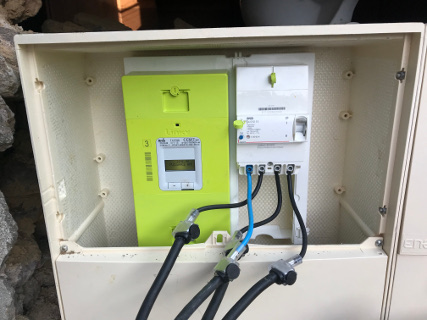

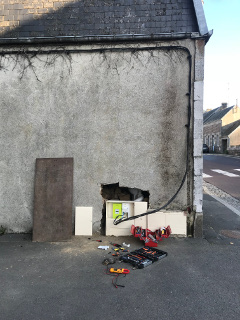

pose du coffret, dépose du compteur PME-PMI 42kVA et installation du compteur Linky 18kVA vendredi 16


troisième demande de raccordement producteur eneDis (<=36kVA) samedi 10

octobre 2018 :
remplacement d'un deuxième cric samedi 27

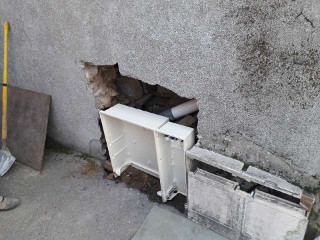

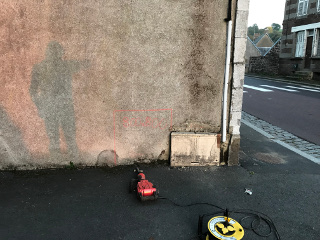

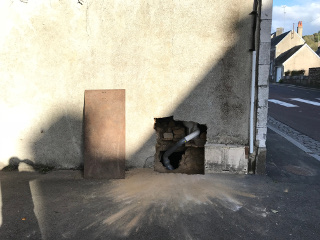

ouverture du mur pour l'encastrement du nouveau compteur vendredi 26

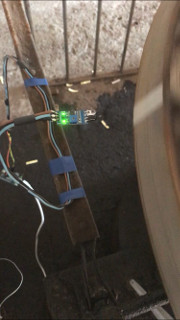

mesure de la vitesse de la turbine 80 tour/min par DEL infrarouge (Flying-Fish FC51) jeudi 25


programmation deuxième micro-contrôleur pour secours et télécommande première vanne mardi 23


septembre 2018 :

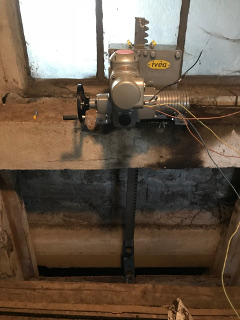

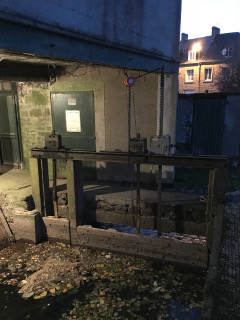

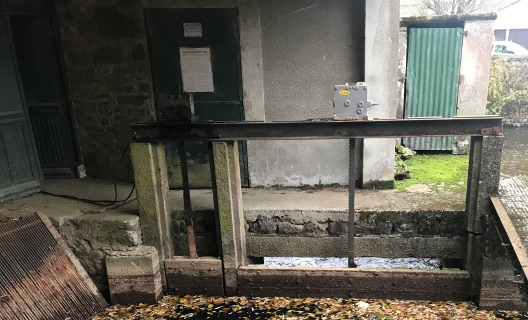

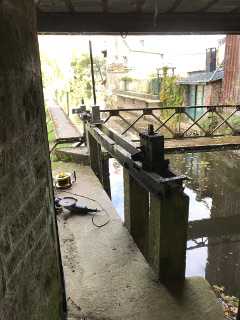

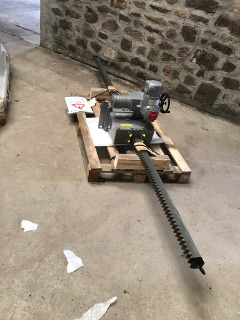

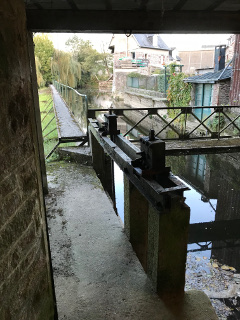

installation d'un cric servomotorisé débrayable jeudi 06

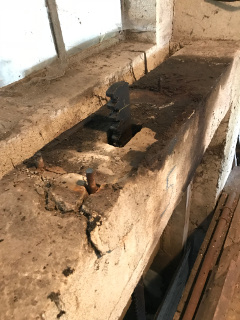

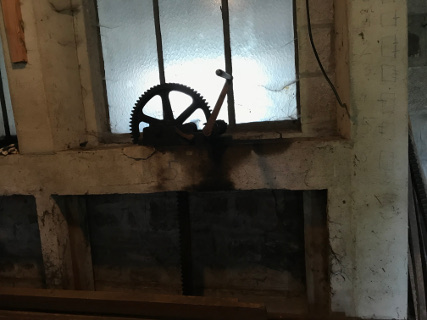

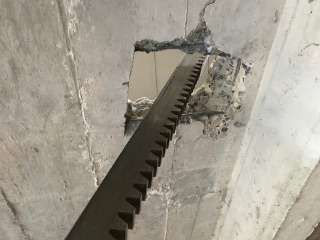

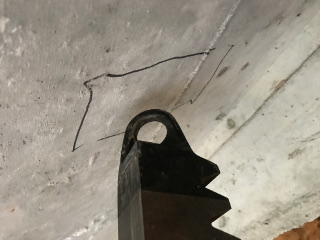

démontage d'un cric manuel à crémaillère mardi 04


demande changement de compteur (passage du tarif jaune 42kVA vers tarif bleu 18kVA, PME-PMI vers Linky) lundi 03
visite d'un deuxieme assureur lundi 03


août 2018 :
demande obligation achat à EDF vendredi 09
demande d'informations GE mercredi 07
demande informations puis réponse ALSTOM, activitée energie vendue à General Electric (GE) lundi 06
réponse d'eneDis qui demande informations complémentaires raccordement production eneDis lundi 06
visite d'un premier assureur vendredi 03

juillet 2018 :

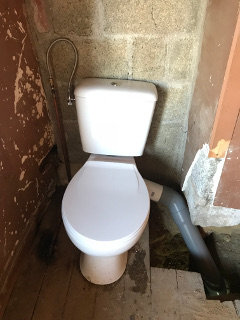

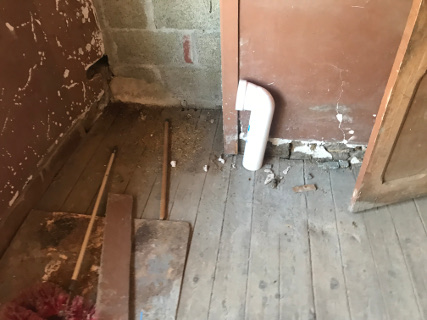

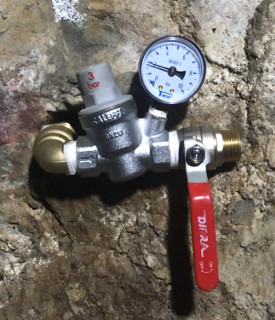

raccordements d'une latrine lundi 23

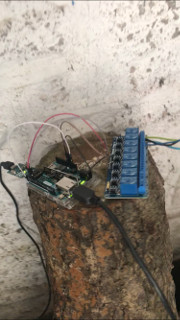

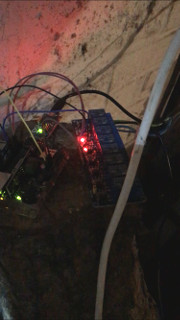

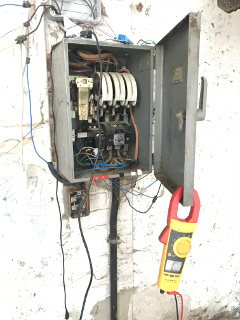

programmation du premier micro-contrôleur Arduino alimenté par Ethernet (Uno Ethernet Rev3 avec PoE) sur la génératrice vendredi 20

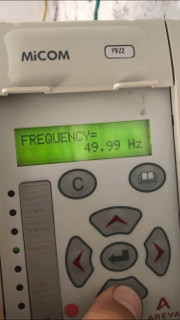

paramétrisation du relais de protection électrique MiCOM P922 jeudi 19


deuxième demande raccordement production eneDis (>36kVA raccordement-entreprises-enedis.fr) jeudi 19
refus raccordement production mercredi 18
première demande raccordement production eneDis (<=36kVA et soutirage >36kVA connect-racco.enedis.fr) mardi 10
contrat d'achat de l'énergie électrique et du responsable d'équilibre avec enerCoop Normandie vendredi 06

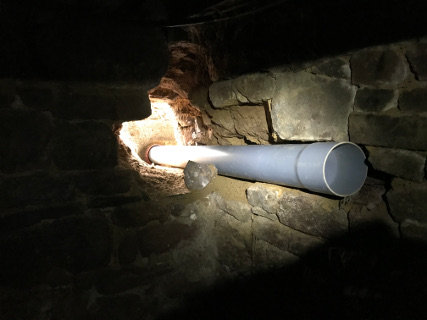

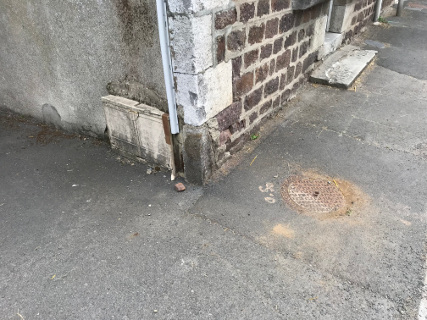

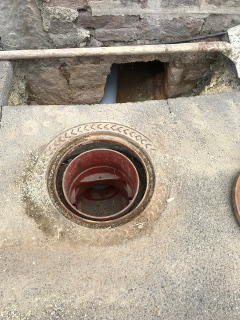

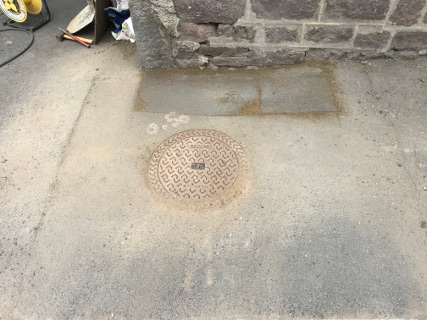

raccordement au réseau d'assainissement mardi 03

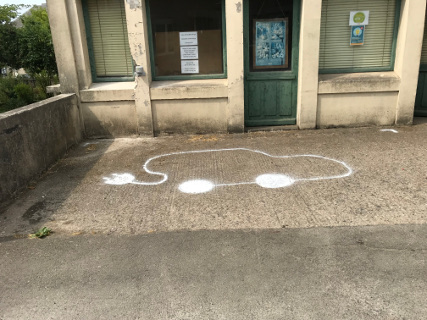

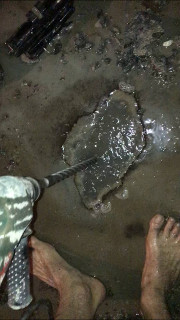

perçage de l'évacuation (inexistante) de la chambre d'eau et installation d'une prise extérieure pour voiture électrique (12A alternatif) dimanche 01


juin 2018 :
synchronisation dfilaire en VDSL2 vendredi 29


connexion réseau communication filaire jeudi 14

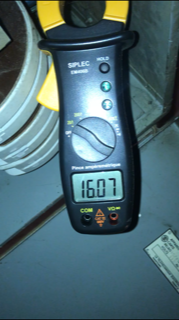

production 11kVA jeudi 14


changemenent de la poulie secondaire sur l'arbre haut et raccourcissement de la courroie avec l'arbre d'engrenage jeudi 14


installation surveillance vidéo cellulaire mercredi 13

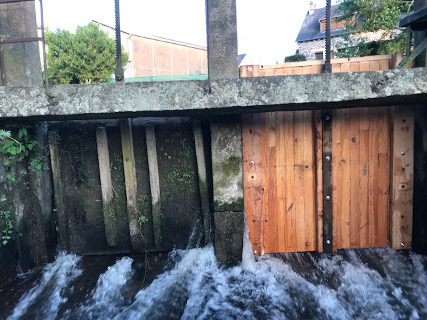

montage du nouveau vantail mardi 12

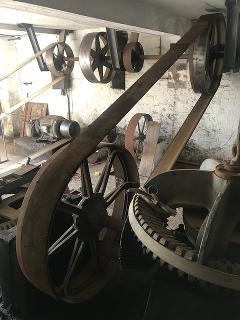

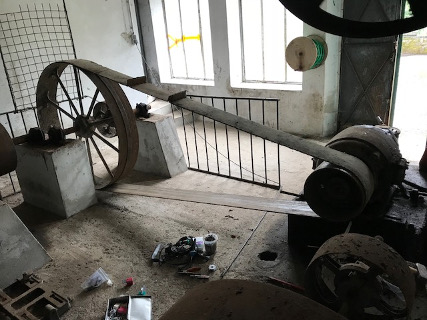

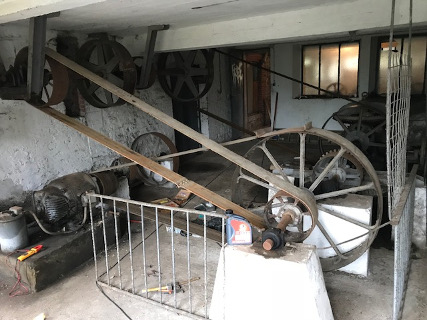

montage des courroies entre la génératrice six pôles, l'arbre à billes et l'arbre haut dimanche 10


démontage vantail cassé dimanche 10


acquisition vendredi 08


mai :
offre de prêt samedi 05

avril :
changement compteur et connexion réseau électrique 42kVA avec enerCoop Normandie mardi 17


compromis de vente mercredi 11

mars :
offre d'achat jeudi 22
visite lundi 12
simulation prêt mardi 06

février 2018 :
contact agence dimanche 11

novembre 2017 :
découverte de l'annonce mardi 07

juin 2013 :
reconnaissance de l'existence du droit d'utilisation perpétuel de l'eau fondé en titre et consistance arrêtée à 14kW au grand moulin de Gavray mercredi 26

septembre 1925 :
visite des lieux par l'ingénieur TPE et premières mesures de l'ouvrage vendredi 11

août 1789 :
décret abolissant le régime féodal et maintenant le droit des moulins sur les cours d'eau du domaine privé par l'Assemblée nationale constituante mardi 04

février et mai 1566 :
édits royaux rendant le domaine royal inaliénable et maintenant le droit des moulins sur les cours d'eau du domaine public royal par le Roi de France Charles IX à Moulins


novembre 1463 :
première trace écrite du grand moulin de Gavray pages 119 et 120 du seizième volume des Ordonnances des Rois de France de la Troisième Race par le roi de France Louis XI à Abbeville mardi 29

date inconnue :
construction du seuil du grand moulin de Gavray

informations ^

Le grand moulin de Gavray est un moulin à eau royal sur un fleuve privé produisant de l'électricité comme les trois autres moulins de Gavray sur Sienne en activité, avec le moulin à eau de Huet et les moulins à vent de Gavray et de Sourdeval les Bois. Jadis existaient d'autres moulins à eau sur le territoire de la nouvelle commune : le moulin Baron, le moulin à Tan ou encore le moulin de la Haye Comtesse...

Son barrage déversant correspond à l'ouvrage hydraulique numéro dix sur le fleuve La Sienne et ses affluents, sa franchissabilité piscicole est moyenne : permanente pour la Truite Fario, temporaire pour le Saumon Atlantique, difficile pour la Grande Alose et occasionelle pour la Lamproie Marine (cahier des ouvrages ci-dessous).

puissance
_ maximale théorique de l'ouvrage : 335kW ( 16,261 x 2,10 x 9,81) avec eaux de pleines rives canalisées (vitesse de 1,31m/s) et chute brute de l'ouvrage ;
_ moyenne théorique de l'ouvrage : 274kW ( 13,282 x 2,10 x 9,81) avec prise d'eau sans déverse de 11,72m2 et vitesse de 1,13m/s
_ modulée théorique de l'ouvrage : 105kW ( 5,1 x 2,10 x 9,81) avec module du fleuve et chute brute de l'ouvrage
_ minimale théorique de l'ouvrage : 70kW (3,378 x 2,10 x 9,81) avec ouverture complète des 3 vannes motrices de 76cm de 1925
_ de la chambre d'eau actuelle : 62kW ( (1,7 + 1,3) x 2,1 x 9,81)
_ mécanique installée : 29kW avec (30 + 10) x 0,7355 FVOS 1350-80 (mm-tm) et FVOS 1000-80 (mm-tm)
_ électrique autorisée depuis 2024 : 28kW (1,36 x 2,1 x 9,81 DDTM50 16 juillet 2024) correction de la consistance du droit d'usage de l'eau perpétuel

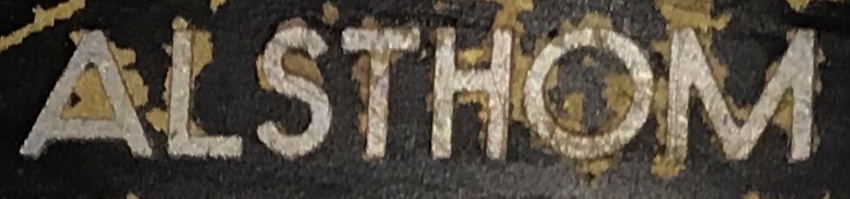

_ électrique installée : 18kW triphasée Y 6p Alsthom Belfort 1956 asynchrone 5% 1000tm
_ électrique apparente raccordée : 18kVA (CAE injection en surplus mardi 04 décembre 2018)
_ électrique autorisée de 2013 à 2024 : 14kW (1,2 x 1,2 x 9,81 DDTM50 11 septembre 1925 et 09 avril 2018) débit de trois roues à aubes et chute partielle aux roues à aubes
_ mécanique fonctionnelle : 11kW avec 30CV directrices bloquées semi-ouverte et 10CV roue bloquée
_ maximale produite : 3,84kW dimanche 03 décembre 2023 et énergie de 87kWh la veille (précédente de 3,45kW mercredi 01 janvier 2020, production depuis le jeudi 14 juin 2018)

énergie
_ bi-décennale plafonnée : 1,68GWh (84MWh/an ou 250j/an depuis le vendredi 26 juillet 2019)
_ productible en hiver : 50MWh (9k€ H16OAv1 K1,01502 15-30 octobre et 01-15 avril)

charges fixes
_ abonnement eau potable : 120€ (2018)
_ abonnement consommation et revente en surplus éléctrique : 570€ (2019)
_ taxe foncière : 1,6k€ (2019)
_ annuité : 7,6k€ (2,8k€)


sources ^

16e volume des Ordonnances des rois de France pour l'existence légale du Droit Fondé en Titre, Louis XI, 29 novembre 1463 (PDF de 1145 pages et 285Mo, voir pages 247 et 248)
article L511-5 du code de l'énergie pour le calcul de la Puissance Maximale Brute
article L214-18 du code de l'environnement pour le calcul du Débit Minimum Biologique
arrêt numéro 393293 du Conseil d'État, chambres réunies (6ème et 1ère) du vendredi 16 décembre 2016 pour la consistance du DFT (débit dérivé et chute originels, supposés restés identiques)
arrêt numéro 246929 du Conseil d'État, section du contentieux (6ème et 1ère sous-sections réunies) du lundi 5 juillet 2004, 246929 contre la perte du DFT
arrêté du 13 décembre 2016 fixant les conditions d'achat [...] pour l'électricité produite par les installations utilisant l'énergie hydraulique [...] pour le contrat de vente Bénéficiant de l'Obligation d'Achat
proces-verbal de visite pour la première étude publique, le 11 septembre 1925 (PDF de 8 pages et 10Mo)
Hydrologie Basse-Normandie (PDF de 526 pages et 300Mo, voir pages 443 et 446)
projet d'Arrêté Préfectoral de Protection de Biotopes DDTM50 2017 (PDF de 56 pages et 8,5Mo, voir pages 16 et 17)
extrait rapport général SCE 2011 (PDF de 2 pages et 1Mo)
extrait cahier des ouvrages SCE 2011 pour la deuxième étude publique (PDF de 8 pages et 23,5Mo)
